Конструкция откатных ворот

Откатные ворота работают по принципу: полотно уходит в одну из сторон удобную для отката ворот и освобождают всё зону  для проезда. Вам не зачем беспокоиться за их качественную эксплуатацию в зимний период. Все что нужно это расчистить крупный снег вдоль забора, куда уходят ворота (ворота распашные потребуют  отчистку от снега  большой поверхности) они не только просты в обслуживании, экономят место, не закроются из-за порыва ветра , выглядят современно и эстетично.

  В конструкции откатных ворот на сегодняшний день превалирует два основных вида ворот:

•    Откатные ворота – конструкция подвесного типа

Чаще всего их используют, когда на старых въездах уже существуют ворот и их требуется заменить на новые и выглядят они  как ворота промышленные и ворота такого рода отличаются тем, что направляющая шина (балка), на которой весит полотно ворот, расположена вверху проёма.

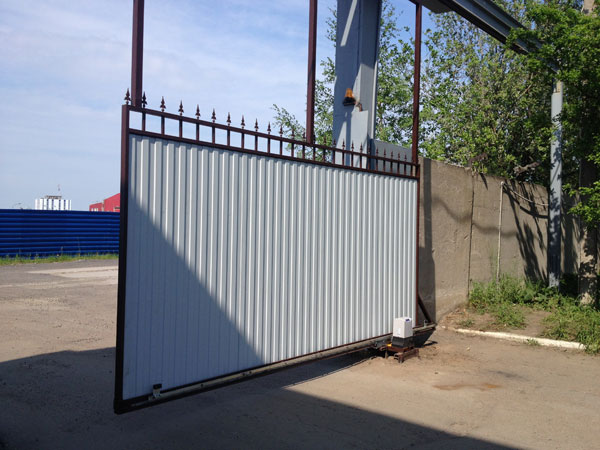

•    Ворота откатные – конструкция консольного типа

Такие откатные ворота отличаются наличием несущей шины (балки), с низу полотна и обеспечивающей его движение с помощью жестко закрепленных опорных роликов эко, евро, макс
Что касается вида, то выбор таких ворот  широк. Самые часто применяемые, ворота из зашитые профлистом С-8.
Откатные ворота с этого материалом можно покрасить любым цветом, структура профлиста проклёпанная клёпками придает им дополнительную жесткость и надёжность на скручивание и излом.
Откатные ворота  покрытые профлистом  выглядят стильно и эстетично, впишутся с любым видом заборов на Вашей территории.

Откатные ворота: комплектующие, необходимые для их изготовления

•    Рама (каркас полотно)

Каркас откатных ворот целиком с противовесом в 1,3-1,5 раза шире проема и изготовляется из профилированных труб 60х30, 60х60, 80х40мм. Он играет роль полотна  время движения и покоя. Ворота откатные (схема с указанием всех элементов размещена в этом разделе) начинают собирать именно с этой важной детали конструкции.

•    Балка несущая

Важно использовать проверенных производителей есть и погнавшиеся за дешевизной и установившие разрезанную профильную трубу чей срок службы ограничен несколькими месяцами.
Направляющая для откатных ворот прикреплена к нижней части полотна, где в специальную полость устанавливаются роликовые несущие тележки, обеспечивающие легкое скольжение полотна ворот.

•    Несущие роликовые опоры ворот

 Несущие роликовые опоры подразделяются в зависимости от веса и длины ворот.

1. "ЭКО" до длины створки ворот 5,2 метров

2. "ЕВРО" до 7 метров

3. "МАКС" до 9 метров

•  Ловители для полотна

Они крепятся к приёмной П-образной стойке  сверху и снизу и фиксируют откатные ворота в закрытом положении.

•    Регулируемые подставки  под несущие ролики

Удерживающие подставки для откатных ворот, обеспечивают стабильное положение полотна и могут регулироваться в случаи подвижек фундамента ворот.

•    Рейка зубчатая и автоматика (если планируется устанавливать электропривод ворот откатных)

Зубчатая рейка для откатных ворот используется для передачи крутящего момента электропривода к полотну ворот.
Количество метров рейки зависит от ширины полотна,  в основном используется модуль 4.

•    Автоматика для откатных ворот

Въездные откатные ворота консольного и подвесного типа можно открывать/закрывать вручную, для этого на полотне ворот может быть установлена ручка.

Ворота откатные автоматические открываются по сигналу пульта ДУ или иного импульса.
Движение полотна регулируется электроприводом: шестерня механизма зацепляется об зубчатую рейку, прикрепленную к несущей балке ворот, и, плавно перемещает ворота в сторону.
Автоматика для откатных ворот (цены зависят от веса и ширины проёма ворот) требует подземной проводки к месту ее подключения.
По бокам полотна устанавливают фотоэлементы, которые останавливают ворота, если в проеме появляется какая либо преграда.
